电力变压器的功率因数/介损因数 (Tanδ) 和电容测量

绝缘状态对变压器的安全可靠运行至关重要。测量电容和介损因数有助于确定套管或绕组的绝缘状况。

例如，电容变化可能表示绕组发生机械变形或套管局部击穿。绝缘老化、劣化及水分侵入都会增加绝缘材料中转化为热量的能量，测量这些损耗的比率即得出介损因数。

使用我们的测试系统，您甚至可以测量出不同频率下的电容和介损/功率因数，因此可以更早地检测到老化现象，并开展修复、上油处理或干燥等相应措施。

此方案的优点

优化的电力变压器测试系统

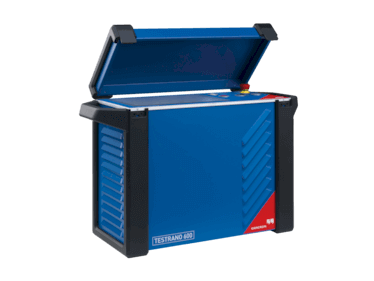

使用通过 TESTRANO 600 + CP TD12/15，可以测量变压器匝比、绕组直流电阻、漏抗/短路阻抗以及介损因数，还可对电力变压器消磁。

提高测量灵敏度

系统 15 Hz 到 400 Hz 的扫频测量范围可提高测试灵敏度，从而更好地评估绝缘状态并早期发现设备缺陷。

功能强大的 CP TD12/15

CP TD12/15 具有高压源 (12 kV/15 kV, 300 mA)、标准电容器和测量电子元件。因此在强干扰环境下也能达到实验室的测量精度。

现场测试的理想选择

由于 TESTRANO 600 和 CP TD12/15 这两款组件易于运输且均可安装在推车上，因此非常适合进行现场和工厂测试。系统重量仅为 20 kg，是进行现场和工厂验收测试的理想选择。

其他方案

TANDO 700

便携式 TANDO 700 系统可进行高精度介损因数 (Tan Delta) 和电容测量，完成各种电气设备的高压实验室测试（如例行和型式试验）。TANDO 700 还可以测量功率、电流、电压、阻抗和频率等其他参数。TANDO 700 可以实时显示所有测量数据和相关趋势，帮助您创建定制报告。

其他方案

CPX 200 + HVX10

将 CPX 200 与 HVX10 结合使用，可在最高 10kV AC 的电压下测量电力变压器的电容和功率/介损因数。该优化扫描把电压扫描与频率扫描结合在一起，可在 1 Hz 至 600 Hz 范围内测试变压器绝缘或套管，按照 IEC 与 IEEE 标准的规定，分析绝缘的潮湿度及其随电压的变化情况。

CPXpert 利用 HVX10 的四个集成测量通道，通过单次设置即可完成同一电压等级所有套管的接线，减少接线工作量。此设置也可以用于绝缘电阻测量。
