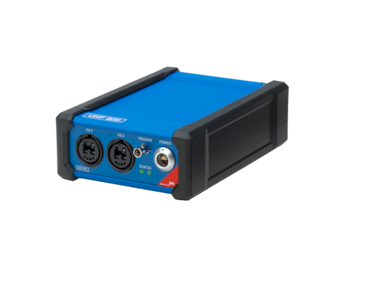

UHF 800
便携式超高频局部放电测量与分析系统
Change cookie settings to load video. Allow marketing cookies.
![](/fileadmin/_processed_/a/9/csm_UHF-800-intro-image_42415db918.png)
UHF 800 概述
![](/fileadmin/_processed_/4/5/csm_UHF-800-function-icon-1_c91fdb9c3f.png)
轻松进行局放测量连接
UHF 800 数据采集单元有两个坚固的输入通道,可以安全方便地通过光纤连接到系统的 MCU2 主控单元以及其他数据采集单元。
![](/fileadmin/_processed_/2/f/csm_UHF-800-function-icon-2_b16209fc46.png)
宽广的 UHF 局放测量范围
UHF 800 测量系统可在 100 到 2000 MHz 的 UHF 范围内进行局放测量,具有很高的测量灵敏度。系统有频谱评估功能和可调测量滤波器,操作者可以轻松地选择最佳的信噪比,在强干扰环境下进行灵敏的局放测量和可靠的局放检测。
![](/fileadmin/_processed_/e/2/csm_UHF-800-function-icon-3_c343576e48.png)
可扩展的 UHF 局放同步测试系统
通过连接多个 UHF 800 数据采集设备,可以对 UHF 800 局放测量与分析系统进行轻松的扩展,对气体绝缘开关 (GIS)、气体绝缘线路 (GIL)、油浸式变压器和高压电力电缆终端进行同步的多通道局放测量。
![](/fileadmin/_processed_/3/6/csm_UHF-800-function-icon-4_4123ef98b3.png)
灵活、省时的测量与分析软件
UHF 800 的操作软件是 MPD Suite,包括了最新的、节省时间时的局放测量与分析功能,包括局放测量的录波与回放、测量频率范围的便捷调整、可定制的测试配置文件与测试报告。
![](/fileadmin/_processed_/7/7/csm_UHF-800-custom-content-1_88cfd30daf.png)
可靠的绝缘状态评估与缺陷检测
IEC 60270 标准规定的现场局放测量经常受到周边环境干扰的影响。在 100 到 2000 MHz 的超高频 (UHF) 范围内进行的局放测量是评估绝缘状态和检测绝缘缺陷的一种可靠的局放测量方案。这是因为许多干扰信号,如移动通信、雷达信号和电晕放电,其传播主要在较低或较窄的频率范围内。因此,在 UHF 范围内进行局放测量可以获得最佳的信号噪声比,从而确保局放测量的灵敏度,不受或少受外部干扰的影响。
![](/fileadmin/_processed_/5/7/csm_UHF-800-galler-custom-content-2_9c43c343ee.png)
组合局放测量实现全面的绝缘状态检查
UHF 800 既可以作为一个独立的局放测量与分析系统使用,也可以与 MPD 800 局放测量与分析系统便捷地集成在一起,用于常规方式和超高频局放的组合测量。可对高压设备(例如油浸式电力变压器)的绝缘状态进行更加全面的评估。多个 UHF 800 和 MPD 800 局放数据采集单元可以连接成为一个测量系统,使用相同的 MPD Suite 软件进行多通道同步的局放测量与分析。
![](/fileadmin/_processed_/3/c/csm_UHF-800-key-features_cc22ca1c23.jpg)
主要特性
- 在 100 到 2000 MHz 的范围内进行高灵敏度的超高频 (UHF) 局放测量。
- 利用频谱分析功能和可调节的测量滤波器,在复杂环境下也能实现最佳的测量信噪比。
- 测量系统坚固耐用且灵活便捷,可应用于实验室、测试台及现场局放测量。
- 支持 CIGRE“灵敏度验证应用指南”(手册 654)。
- 可对气体绝缘开关 (GIS)、气体绝缘线路 (GIL)、油浸式电力变压器和高压电力电缆终端进行单通道或多通道同步的停电和带电超高频(UHF)局放测量。
- 用户界面可灵活配置,实现定制化的局放测试和测试报告。
应用
UHF 800 超高频局放测量系统可用于高压实验室和测试台进行常规测试和型式测试,以及现场调试(交接测试)和现场故障分析,适用于:
- 气体绝缘开关 (GIS)
- 气体绝缘线路 (GIL)
- 油浸式电力变压器
- 高压电力电缆终端
![](/fileadmin/_processed_/8/6/csm_UHF-800-quotes-gallery_c14ad70940.jpg)
“UHF 800 可确保在气体绝缘开关 (GIS)、气体绝缘线路 (GIL)、油浸式电力变压器和高压电缆终端的停电与带电局放测量中,进行灵敏的局放测量。用户可以在复杂的测试环境中轻松地选择最佳信号噪声比,实现高灵敏度的局放测量。”
![](/fileadmin/_processed_/5/7/csm_UHF-800-galler-custom-content-2_4c9a8f476f.png)
![](/fileadmin/_processed_/e/a/csm_UHF-800-gallery-2_dfbafb2281.png)
![](/fileadmin/_processed_/b/9/csm_UHF-800-gallery-3_52d86e78f9.png)
![](/fileadmin/_processed_/a/b/csm_UHF-800-gallery-4_adcea45557.png)
