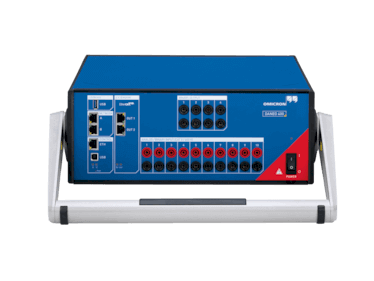

DANEO 400

电力自动化系统的分布式混合信号分析仪

万用表和故障记录仪,用于IEC 61850和常规信号

DANEO 400 是一套混合式测量系统,可以记录并分析变电站内的所有传统型信号(电压、电流、硬接线连接的开关量信号)以及来自于通信网络上的报文信息。它可以对这两类系统系统的信号进行度量,并给出信号配合是否正常的评估结果。该系统可以获取运行状态和通信的信息,对变电站的状态变化进行跟踪。

由多台 DANEO 400 装置构成的测量系统可以获得分布式保护与自动化系统全范围的时间同步信号。所有的数据采集单元都是准确时间同步的。

DANEO 400 装置的配置和控制是通过 DANEO Control 计算机软件完成的。选定的功能组件也可以通过内置的 DANEO 400 网络接口调用。

网络评估
系统可以对通信网络的性能和加载情况进行测量和评估。此外,还会测量本地网络中或变电站之间数据包的传输延迟(例如,GOOSE)。
网络流量监测
该功能可以检测网络流量中的异常情况并记录为事件(例如,缺少 GOOSE),这可以触发相关数据的记录或发送电子邮件通知,从而通知操作人员。
系统验证
DANEO 400 能够根据所提供的 SCL 格式的变电站配置文件,验证 IEC 61850 设备的连接性及 GOOSE 和采样值消息是否存在。
故障记录
借助触发条件,系统将开始记录常规信号和网络流量。 DANEO 400 可以无人值守运行,并且能够检测之后出现的故障。分布式测量借助多台时间上同步的设备执行。

主要功能

  • 模拟量/开关量信号以及网络通信数据的同时记录
  • 多台装置的分布式记录
  • 时间同步测量
  • IEC 61850 GOOSE 和采样值支持
  • 结果的汇总和时间同步展示

  •
