VAM1
有载分接开关的超声波测量
“听出”有载分接开关 (OLTC) 的状态
超声波测量 (VAM) 的目的在于检查有载分接开关的机械完整性。有载分接开关是通过调节变压器匝比来调整系统电压的机械切换开关。在切换负载电流时会生成热应力和机械应力,有载分接开关的触点等元件会逐渐出现损耗。

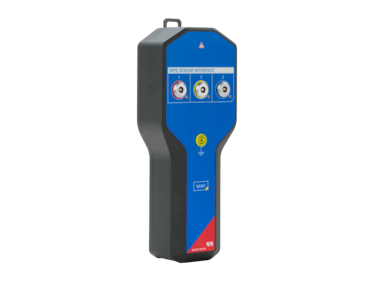

因此,新的 TESTRANO 600 VAM1 附件,可通过压电传感器在分接变换操作过程中记录并生成详细的振动模态。这些传感器通过磁铁临时安装在电力变压器油箱上。
测试结果将与参考数据进行对比,例如与指纹数据或之前记录的数据进行比对。有载分接开关中的机械偏差会导致振动模态发生变化,从而被检测出来。
超声波测试可以在变压器停电的状态下进行,也可以在电力变压器的运行状态下进行。
机械和电气的组合分析
超声波测量 (VAM)
最多可将三个压电传感器放置在箱壁或直接布置在有载分接开关的盖子上,从而获取被测有载分接开关的特有振动模态。对电力变压器的超声波测试既可以在离线状态下进行,也可以在运行状态下进行。
动态电阻测量 (DRM)
在变压器停电测量的时候,进行 VAM 和 DRM 的同步测量。把机械和电气分析方法结合在一起,测试工程师就可以对有载分接开关进行深入的分析。
电机电流测量
在整个有载分接开关切换期间,把电机电流同步录波至 VAM。可以分析每一次分接变换时的电机运行状态。变压器有载分接开关驱动系统的机械问题也处于被检查的范围。
VAM 测试只能在 Primary Test Manager™ (PTM) 的支持下进行。
VAM 测试只能在 Primary Test Manager™ (PTM) 的支持下进行。PTM 是一种有内置数据库和分析功能的强大测试工具包。该软件依据 IEEE 和 IEC 等国际标准,通过接线图和设备的特定测试计划在执行诊断测试期间为用户提供最佳支持。PTM 可提供自动结果评估、比较和自定义报告功能,从而实现更全面的分析。
主要特性
- 使用磁铁轻松安装传感器
- VAM 和 DRM 同步测量
- 电机电流分析
- 可以在线和离线方式执行
- 适用于电阻式和电感式有载分接开关
