了解接地系统的状况
接地系统对于电力系统的安全可靠运行至关重要。在发生故障时，故障电流与接地阻抗会导致电位升高（GPR/EPR），从而产生可能造成危险的跨步电压和接触电压。
系统化的测试可帮助您验证接地网能否安全地损耗故障电流，从而保护人员和资产安全。
通过测量接地阻抗、跨步电压和接触电压、土壤电阻率以及接地网导通性，可在规划、调试和维护过程中为您提供所需的信心。
确保人员安全与系统完整性
人身安全

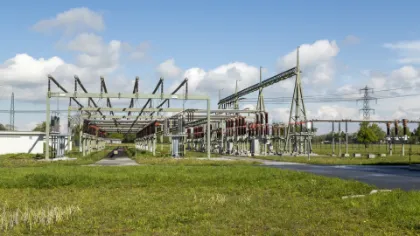

一旦发生系统故障，地电位升高可能会导致危险的跨步电压和接触电压。如果没有经过验证的测量数据，就无法确保人员安全，特别是在变电站内及周边区域，或靠近存在电位转移的金属结构时。
老化的基础设施
腐蚀、断层活动期间的机械应力以及施工不当都可能导致接地阻抗增大或中断接地网的连续性。除非定期进行大电流导通测试和阻抗测量，否则这些劣化情况可能无法被察觉。
中性点处理的变更
当将谐振接地网络转换为实接地时（通常因地下的线缆比例较高而需要这样做），接地故障电流通常会显著增加。
通过测量，您可以验证由跨步电压和接触电压引起的电位是否仍处于允许范围内。
上升的故障电流
随着越来越多的可再生能源连接到电网中，分布式发电机与输电线路上的高负荷电流相结合，可能会导致故障电流增大。
这会加剧接地电位升高，从而导致跨步电压和接触电压升高，并可能造成危险。
测试方法
接地系统的测量过程

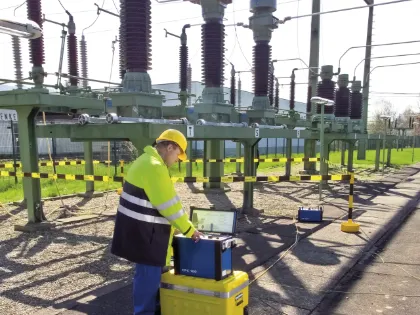

接地阻抗测量
接地阻抗测量
接地阻抗描述了接地系统与周围土壤的连接状况。数值增大表明接地性能下降。发生故障时，故障电流与接地阻抗的综合作用会导致接地电位升高（GPR）或大地电位升高（EPR）。
跨步电压和接触电压测量

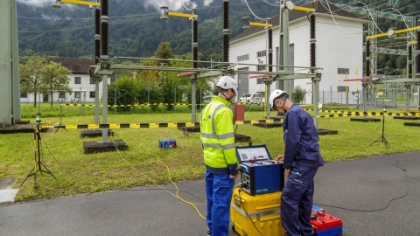

跨步电压和接触电压测量
当变电站内出现电位差，或在输电线路或电力系统发生故障时，若人员过于靠近接地系统，便会产生跨步电压和接触电压。进行测量以确认是否存在危险电位差，可能会危及人身安全。
SRT

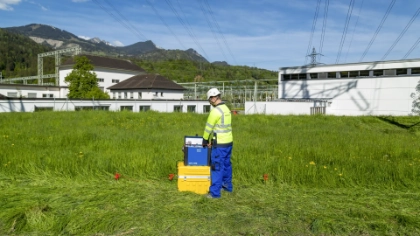

土壤电阻率测试
在建造接地系统之前，需进行土壤电阻率测试（SRT）。设计符合所有安全和功能标准的接地网时，必须测定土壤的电阻率。通常采用温纳法或施伦贝格法进行此类测量。
接地网导通测试

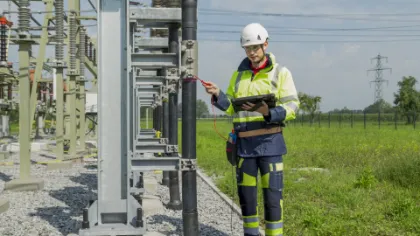

接地网导通测试
接地网必须能够可靠地导通全部故障电流。可通过大电流电阻测量来检查系统不同部分（如立管和接地点）之间的载流能力。该方法可及早发现施工缺陷和老化问题。
接地阻抗测量
接地阻抗描述了接地系统与周围土壤的连接状况。数值增大表明接地性能下降。发生故障时，故障电流与接地阻抗的综合作用会导致接地电位升高（GPR）或大地电位升高（EPR）。
跨步电压和接触电压测量
当变电站内出现电位差，或在输电线路或电力系统发生故障时，若人员过于靠近接地系统，便会产生跨步电压和接触电压。进行测量以确认是否存在危险电位差，可能会危及人身安全。
土壤电阻率测试
在建造接地系统之前，需进行土壤电阻率测试（SRT）。设计符合所有安全和功能标准的接地网时，必须测定土壤的电阻率。通常采用温纳法或施伦贝格法进行此类测量。
接地网导通测试
接地网必须能够可靠地导通全部故障电流。可通过大电流电阻测量来检查系统不同部分（如立管和接地点）之间的载流能力。该方法可及早发现施工缺陷和老化问题。
推荐解决方案
为您的应用找到合适的解决方案

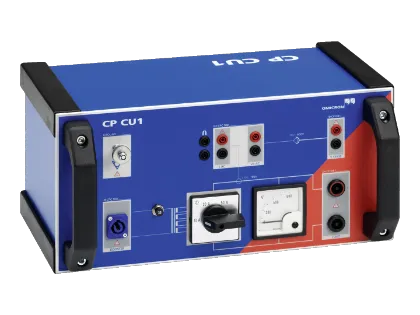

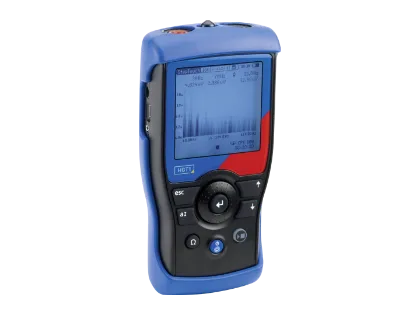

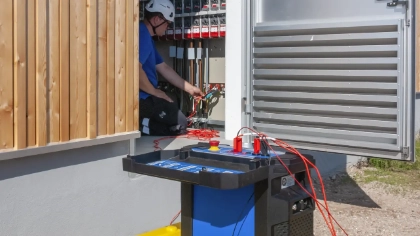

CPC 100 + CP CU1 + HGT1
该多功能测试仪器可对大中型接地系统进行全面的状态评估。它具有宽动态范围和高灵敏度，能够测量极微小的电压，并能将其与干扰和噪声清晰区分开来。
COMPANO 100 + CIB1 + HGT1
该解决方案是一款便携式、电池供电的测试仪，用于一次和二次注入以及基本保护测试，适用于中型接地系统。它支持连接中压电流注入线缆，并可测量线缆特性阻抗和屏蔽层电流。
COMPANO 100 + HGT1

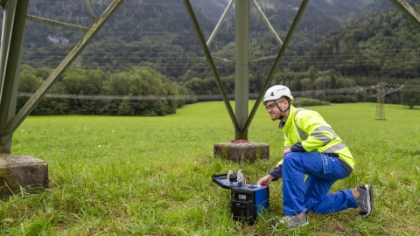

该测试套装推荐用于小型接地系统，例如小型变电站和输电塔。它是一款便携式、电池供电的解决方案，可用于一次和二次注入以及基本保护测试。该设备适用于进行接地阻抗、土壤电阻性、导通性以及跨步电压和接触电压测量。
安全合规
EN 50522、IEEE 81 和 IEEE 80/81 标准根据单相故障的持续时间，规定了最大接地电位上升值以及允许的跨步电压和接触电压。遵守这些标准有助于确保在实际故障发生时，变电站内及周边区域避免出现危险电压水平，从而保护人员和动物免受伤害。
