重合器控制器
重合器控制器测试
现代重合器控制器功能强大，但其日益增长的复杂性使得可靠的测试工作变得更加困难。对更高精度的需求、更深入的智能网络集成、智能电网和分布式能源资源（DER），以及更严格的可靠性要求，都加剧了这一挑战。
要克服这些障碍，就必须快速完成基本功能检查，并借助嵌入了专业知识和高级自动化技术来处理高级保护和自动化测试。
作为重合器制造商，您需要一套可靠性高、效率高的测试流程，确保在实验室和生产线上对现代数字控制器进行测试时都能值得信赖。
我们设计的测试解决方案旨在支持您的日常工作。
重合器控制器测试解决方案
我们丰富的产品组合使重合器控制器测试变得高效且简单。
ARCO 400 及专用适配器为多种类型的控制器提供了易于使用的即插即用解决方案。将 CMC 500 与 RIR1 结合使用，可对 IntelliRupter® 控制器进行可靠且精确的测试。
RelaySimTest 软件让您能够自信地验证复杂的配电自动化方案。
COMPANO 100 为您提供了针对自供电单极重合器的最大现场灵活性。
30
+
60
+
+95
%
最多 60
%
专家建议
Find The Right Solution for Your Application

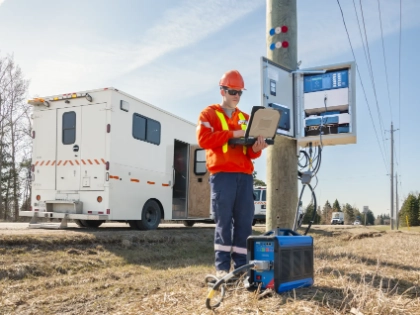

使用 ARCO 400 进行即插即用测试
ARCO 400 是一款专为重合器控制器设计的智能且坚固耐用的测试解决方案，可提供快速、简便的手动跳闸和合闸检查方法。
结合我们的 Smart Connect 技术，ARCO 400 可自动识别专用的重合器测试适配器。其重合器模拟功能支持在实验室和现场进行三相控制器测试。
该设备配备精确的三相 12.5 A 电流放大器和六相电压放大器（量程为 8 V 或 150 V），以及六个开关量输入和九个开关量输出，可实现灵活的测试。
使用 CMC 500 进行 IntelliRupter® 测试
将 CMC 500 与 RIR1* 结合使用，可让您对 S&C IntelliRupter® 进行全面测试。 您可在实验室和现场验证 PulseCloser 控制模块的设置、功能及逻辑。
这使您能够对 S&C PulseClosing Technology™ 功能进行分析性测试，并验证自动恢复方案中使用的完整操作序列。专用的 S&C IntelliRupter® 测试模板可帮助您快速入门，并以高效且有把握的方式执行测试。
* RIR1 是 CMC 500 的附件。如需更多信息，请参阅 CMC 500 订购信息。
使用 RelaySimTest 进行配电自动化测试
随着配电自动化方案的扩展和电网韧性要求的提高，仅靠简单的设备检查已不再足够。
RelaySimTest 可与多台 CMC 和 ARCO 400 测试仪器配合使用。CMC 测试仪器用于变电站，而 ARCO 400 则用于现场。将这两种设备结合使用最适合工厂验收测试（FAT）。
RelaySimTest 支持对保护和自动化逻辑进行基于系统的同步测试。无论控制器类型或制造商如何，它都能帮助您高效地识别逻辑和通信问题。
COMPANO 100 及杆装式单相重合器
柔行电网中正越来越多地采用单相重合器装置，例如TripSaver®。在这些结构紧凑、自带电源的设备中，无法单独测试其控制系统。COMPANO 100可注入一次电流，以验证从动作到锁定的完整操作序列。该设备可在真实条件下进行全面测试，并获得清晰可靠的结果。
“18个月过去了，我们仍然坚信购买ARCO 400是正确的决定。它帮助我们发现了任务执行中可以改进的地方，其性能表现超出了我们的预期，并且未来还有潜力用于测试其他设备，例如电压调节控制器。”
Christian Vermeulen P.E., Cherryland Electric Cooperative
相关产品
Energy Talks
相关播客集
可以测试哪些类型的重合器控制器？
ARCO 400 可测试：
- 单极运行式重合器装置
- 三相组控重合器单元
- 地埋式重合器单元
将 CMC 500 与 RIR1 结合使用，可为 IntelliRupter® 控制单元提供专用的测试解决方案。
COMPANO 100 可用于测试自供电单相重合器单元，例如 TripSaver®。
重合器控制测试如何帮助您减少配电网络中的停电？
定期测试重合器控制器，可确保其在发生故障时能够正常运行。借助 ARCO 400 等解决方案，您可以模拟故障、验证设置，并及早发现问题。
将RelaySimTest与ARCO 400及CMC 500结合使用，可提升整体系统的可靠性。这种配置使您能够在真实条件下测试复杂的配电自动化方案。
主动测试可预防意外故障，从而提升配电网络的可靠性。
测试重合器控制器的推荐间隔和最佳实践是什么？
重合器控制器没有统一的测试周期标准。尽管IEEE 1547标准对应用和维护提供了指导，但该标准建议采用基于状态的方法，而非固定的时间周期。
测试间隔取决于环境条件、电网要求、故障频率以及控制器技术。典型的现场实践是每3至6年进行一次全面的功能测试，而检查间隔则更短。
我们的解决方案支持全生命周期的测试工作，涵盖范围广泛，包括调试测试、定期维护测试以及周期性协调测试。
重合器控制器需要测试哪些保护功能？
各配电网络运营商自行确定所需的保护功能测试项目。一般而言，应测试以下保护功能：
- 过电流保护：监测动作阈值、重合器时流特性及跳闸时间特性，以确认故障清除性能正确
- 慢曲线/快曲线重合器测试：验证协调性及保护曲线切换是否正确
- 重合闸序列与时序：测试重合闸次数、时间间隔及锁定逻辑
- 基于电压的恢复方案：验证电压检测及自动恢复行为
- 谐波阻塞：确保在涌入电流条件下安全运行
- 防孤岛功能：测试电压和频率保护、频率变化率（RoCoF）以及向量偏移
- 通信与自动化方案：验证配电自动化系统内的交互是否正常
在FLISR配电自动化方案中，重合器控制器测试发挥着什么作用？
在故障位置、隔离和恢复供电（FLISR）方案中，重合器控制器必须具有可靠性，能够可靠地运行和通信。您需要确保它们在实际故障条件下能够做出正确响应。
通过测试，您可以在真实的故障场景中验证控制逻辑、通信链路和开关序列。这样，您就能确保 FLISR 自动化系统按预期运行，快速隔离故障，并安全高效地恢复供电。
在分布式能源资源（DER）的整合中，重合器为何至关重要？
重合器能够将分布式能源（DER）并入配电网。它们将分布式能源连接至电网，并有助于管理双向故障电流网络中的保护功能。此外，它们还支持防孤岛保护和主电源失电保护。这不仅强化了分布式能源的保护策略，改善了负荷管理，还能通过快速、有选择性地恢复供电来减少停电时间。
本页面列出的解决方案仅限于重合器控制器测试吗？
不。CMC 500 和 COMPANO 100 是多功能测试仪器，支持的应用范围广泛，不仅限于重合器控制器测试。有关功能和支持的应用的更多详细信息，请参阅相应的产品页面。
ARCO 400 专为重合器控制器测试而设计。它还可测试负荷断路开关 (LBS) 和分段控制器，从而仅需一套专用测试仪器即可覆盖多种设备。
