变电站自动化与SCADA
理清思路
公用事业公司需要对基于IEC 61850标准的复杂变电站自动化系统（SAS）进行全面的实时监控。这包括智能电子设备（IED）、远程终端单元（RTU）、网关、人机界面（HMI）以及控制中心。 借助我们的解决方案，合规变得轻而易举：您将受益于溯源性的系统检定、测试文档、清晰的变更追踪，以及在系统变更或固件更新后可复现的测试。
挑战
充满信心地迎接未来
变电站的复杂性
随着数字变电站和基于IEC 61850的SAS系统的日益普及，系统复杂性不断增加，这要求采用互操作性强且与供应商无关的测试方法。随着多功能智能电子设备（IED）的普及，您需要能够应对频繁配置变更的灵活测试工具。
高昂的停机成本
如果某个逻辑错误在变电站的整个生命周期内持续存在，其造成的损失不再只是工时成本的测量。它将体现在非计划性电网停电、严重的资产损坏以及人员安全风险等方面，因此，及早、高效地发现错误至关重要。
合格员工
随着许多经验丰富的员工临近退休，进入该领域的年轻专业人士却在减少。直观的诊断解决方案有助于减少培训需求。由于测试知识存储在网络安全的平台上，您的团队能够始终如一地获得可靠的检测结果。
遵守法规
网络安全和监管框架对变电站自动化及SCADA通信的安全性、监测性和文档记录的要求日益严格。我们功能全面的测试解决方案、系统检定报告以及经过强化处理的测试平台，可确保您始终处于安全无虞的状态。
自动化工作流
全面节省
全球许多大型公用事业公司都将 StationScout 作为其变电站自动化和 SCADA 系统的标准测试与报告解决方案。这并不令人意外，因为自动化测试可将信号检定时间缩短 70%。 通过在变电站生命周期的最初阶段就采用标准化的系统检定报告，您可以显著降低因资产损坏和电网停电而导致巨额损失的风险。
最高70
%
0
不计其数
推荐解决方案
为您的应用找到合适的解决方案
诊断、故障排除和检定
使用 StationScout 对整个 SAS 进行诊断、检测错误，并在变电站整个生命周期内（从工程设计到维护及扩建）跨间隔、变电站和控制中心接口追踪信号。 通过高级过滤功能监测 IEC 61850 站和过程总线映射以及 IEC 60870-5-104 或等效的 SCADA 映射，从而聚焦关键信号。 使用 IEDScout 对 IED 数据模型和通信活动（包括数据对象、属性及带电流量）进行深入分析。
SCADA 和 RTU/网关信号测试
在系统调试和固件更新后，对数百或数千个SCADA信号进行自动化测试，取代手动核对流程。 轻松监测IEC 61850与IEC 60870-5-104通信协议之间的转换。复用并调整测试用例和映射关系，从而大幅缩短测试时间，并确保每次变更后都能进行一致的检定。
逻辑与联锁测试
为在SAS中实现的控制联锁、自动命令序列和复杂逻辑算法制定测试计划。通过逐步执行测试用例，或利用模拟信号实现全自动化执行，以验证逻辑行为。 生成清晰的测试报告，以支持审计工作，并在固件升级或配置变更后进行回归测试。复用并修改测试场景和映射关系，以缩短测试周期，并实现贯穿所有工程阶段的无缝检定。
系统级 SAS 测试与可视化
获取端到端的SAS通信网络概览，包括IED、RTU/网关、HMI和SCADA链路，并映射至IEC 61850数据模型。可视化信号流、通信状态和设备状态，实现直观的诊断，无需深入掌握IEC 61850专业知识。 实现闭环测试自动化。验证从过程层面的硬线转换到IEC 61850的信号流，以及从该层级到站级IEC 60870-5-104的信号流，以支持控制中心/SCADA通信。
模拟IED和变电站
模拟数百个缺失或尚未就绪的智能电子设备（IED），以加快设计、工厂验收测试（FAT）和现场验收测试（SAT）以及调试进程。通过仿真IEC 61850标准下的智能电子设备及变电站场景，在不干扰带电设备的情况下，对SCADA系统、网关及逻辑行为进行验证。
相关产品
Energy Talks
相关播客集
与手动测试相比，使用专用的 SAS 和 SCADA 测试工具的主要优势是什么？
它们提供了一种基于数据模型的自动化测试方法，能够减少人为错误，加快调试和回归测试的速度，并提供可重复且可审计的测试结果。
OMICRON 的解决方案如何支持基于 IEC 61850 的变电站自动化系统？
我们的系统能够可视化完整的SAS，分析IED数据模型和通信，模拟设备和信号，并在整个IEC 61850生命周期内对信号、映射和逻辑功能进行自动化测试。
如果我对 IEC 61850 的了解不够充分，该怎么办？
没问题！借助直观的图形界面和系统视图，即使您对协议的了解有限，也能提高诊断和测试 SAS 及 SCADA 运行状况的效率。
如何确保在系统更新后，复杂的逻辑和相互关联的方案仍能正常运行？
您可以在 StationScout 中轻松定义可重复使用的测试计划，并在每次变更后重新执行自动化逻辑和联锁测试，以验证行为是否正确并记录所有结果。
OMICRON 的测试解决方案在测试符合 IEC 61850 标准的变电站时，是如何融入网络安全考虑的？

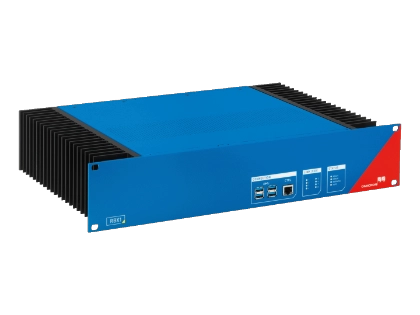

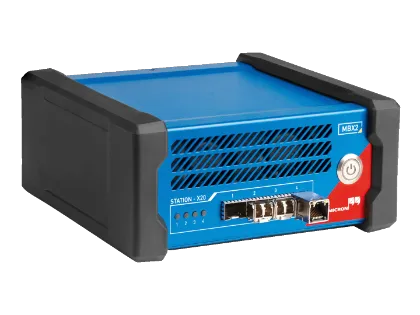

StationScout 和 IEDScout 运行于经过强化处理的测试平台 MBX2、RBX1 或 VBX1 上。这些工业级设备专为隔离办公环境与变电站网络而设计，可对基于 IEC 61850 标准的 SAS 和 SCADA 系统进行网络安全的测试。 它们采用安全固件、加密存储和专用通信接口，将测试活动与其他 IT 系统隔离，防止变电站暴露于常见的 PC 安全漏洞之中。 StationScout 和 IEDScout 均遵循我们的“设计即安全”产品安全流程进行维护，该流程包含定期漏洞评估、安全公告及更新，确保您的 IEC 61850 测试环境始终符合当前的网络安全最佳实践。
