Test Universe 的工作原理
Test Universe 是我们用于配合 CMC 测试仪器进行基于设置的保护测试的软件。您可以在单一的模块化环境中，利用专用测试模块和结构化报告功能，创建灵活且完全自动化的测试计划。该软件支持针对所有代保护设备（包括多功能 IED）以及基于 IEC 61850 的变电站进行基于参数的测试。
您还可以针对特定的测试要求执行简单的手动测试。基于继电器特性或用户定义标准的自动评估功能，可帮助您快速且一致地评估测试结果。
Benefits
这对您的团队意味着什么
Test Universe 帮助测试团队突破单个测试的局限。 无需为每台设备重新制定测试流程，您可以标准化测试的准备、执行和记录方式，从而简化重复性测试，并在不同团队和站点之间获得更一致的测试结果。该平台确保维护、比较和交接的一致性，同时为传统测试和基于IEC 61850标准的测试奠定了坚实基础。
- 跨团队的标准化测试
- 更轻松地重复经过验证的操作流程
- 提高文档质量
- 支持维护和交接
- 扩展至数字化变电站
该产品的应用领域
OMICRON 控制中心 (OCC)

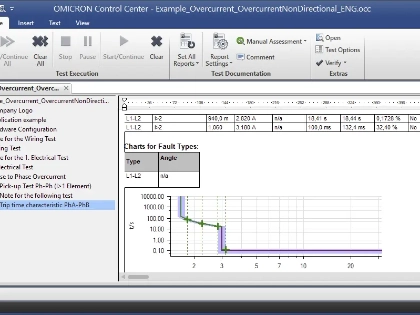

OMICRON 控制中心 (OCC) 使您能够在 Test Universe 中优化测试工作流程。它将所有选定的模块整合到一个结构化的测试计划中。 您可以清晰地掌握已连接设备、有源任务以及测试结果的概况。凭借其直观的界面，您可以轻松配置测试并实时监测进度。此外，您还能确保数据处理的一致性，从而提高生产力、缩短设置时间，并实现可靠性高且标准化的测试。
借助 PTL 提高保护测试效率

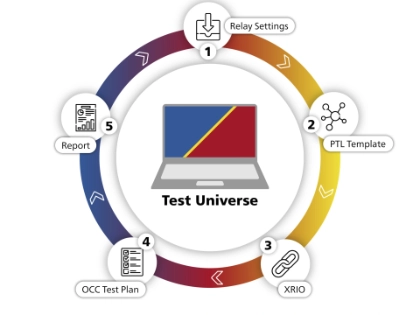

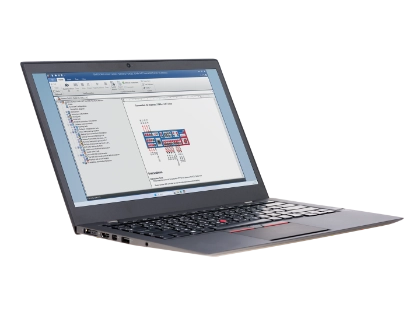

PTL 包含针对 500 多种保护装置的预定义测试计划。结合 XRIO 转换器和参数导入过滤器，它可帮助您将继电器设置转换为针对特定继电器的测试模型，而无需从头构建测试逻辑。您可以根据自身需求对这些测试计划进行调整。
客户反馈表示，Test Universe 所实现的自动化程度可将保护测试时间缩短多达 70%。
测试自动化的含义
在 Test Universe 中，自动化意味着只需创建一次测试即可重复使用。您无需为每个继电器重新构建测试流程。您可以运行结构化的测试来进行调试和维护，对比不同时间段的测试结果，并在工程师、站点以及同类设备之间实现测试标准化。
- 复用经过验证的测试流程
- 减少重复的设置工作
- 为维护重复执行测试
- 比较不同时间段的测试结果
主要技术参数
Test Universe 将基于设置的测试、自动化和结构化报告整合到一个模块化的环境中，使您能够运行具有重复性和高效性的保护测试。
- 一款软件包，满足各类应用需求
- 快速简便的手动测试
- 全自动化测试，实现高效的流程效率
- 针对特定测试任务优化的应用模块
- 可自由编辑的测试模板，支持400多种保护继电器
- 灵活的测试计划，适用于广泛的保护测试任务
- 针对保护继电器的预定义且可定制的测试模板
模块与组件
功能多样的 OMICRON Test Universe 测试模块充分释放了 CMC 测试仪器的全部潜力。请查看下方的模块分类。
如需了解更详细的模块说明，请访问专门的“Test Universe 模块”页面或下载《CM 系列产品目录》。
通用模块
- QuickCMC
可直接控制电压、电流、相角、频率、阻抗和功率，从而进行快速、直观的手动测试。 - 递变
测试：通过受控的自动递变曲线和结果评估，确定动作阈值、脱扣阈值、滞后及其他阈值。 - 脉冲递变
测试：利用短脉冲信号具有选择性，测试动作阈值，特别适用于重叠或高设定值的保护元件 - 状态序列
：通过定义状态序列、转换条件和自动通过/失败评估，验证继电器时序和逻辑。 - （增强故障回放）TransPlay
：重放记录或模拟的暂态信号，用于维护、继电器评估和端到端测试，并提供用于评估和信号处理的高级选项。 - 告警检查
：验证保护设备和SCADA相关位置之间的正确编组、接线、表示值及信号分配。
保护功能测试
- 过
电流：自动测试定向和非定向过电流特性，包括跳闸时间、定向边界以及起动/脱落行为。其中包括“过电流特性抓取工具”，用于从数据表和手册中提取继电器特性曲线 - (高级) 距离
保护 在阻抗平面上评估距离保护，从基本的单次测试到高级搜索、检查以及可重用的相对的测试定义。 - VI 启动
测试距离继电器的电压依赖型过电流起动特性功能。 - 自动重合
闸：通过自动设置、基于事件的评估和时间序列报告，提高测试重合闸序列的效率。 - 差动配置
测试外部故障时差动保护功能的稳定性 - 差动特性
：验证差动保护继电器对相位故障和接地故障的特性 - 差动谐波抑制
：根据差动电流中的谐波含量，测试差动保护的阻塞功能 - 功率/增强功率
测试：在 P-Q 平面上通过可视化和评估对基于功率的保护进行测试，包括增强斜坡和轨迹测试。 - 接地故障
：通过生成逼真的波形，模拟暂态和稳态接地故障。 - 准
同期 通过模拟两个系统并评估同步窗口内的运行情况，测试同步装置和同步检查继电器。 - CB 配置
：在测试依赖于断路器状态和时序的继电器时，模拟断路器辅助接点的工作状态。
IEC 61850 与数字化变电站
- GOOSE
在 Test Universe 中使用 GOOSE 报文作为数字变电站保护测试的基于通信的输入和输出。 - Sampled Values
使用 IEC 61850 Sampled Values 测试过程总线应用，并在传统信号源与基于 Sampled Values 的信号源之间切换时复用测试计划。 - IEC 61850 Client/Server
通过 IEC 61850 SCADA 报告执行保护测试，并验证 IED 是否向控制系统发送了正确的数据。
测量与PQ测试
- 电能表
测试：手动或自动对单功能和多功能电能表进行测试，包括精度、机构、无载试验、蠕变和注入试验。 - 传感器
测试：通过手动或自动程序对电气测量变送器进行测试，具备图形化误差显示和自动评估功能。 - 电能质量信号发生器
：模拟闪变、电压骤降、电压骤升、谐波及间谐波等电能质量现象，用于根据相关标准对电能质量分析仪进行测试。
暂态信号分析及辅助工具
- TransView
通过图形化视图、计算得出的电力系统参数以及对基于 COMTRADE 的扰动分析的支持，对模拟和二进制暂态记录进行分析。 - 谐波
可生成叠加了谐波的电压和电流信号，用于测试与谐波相关的行为和响应时间。 - OCC 批处理
依次运行多个 OCC 测试计划，这对于验收测试或大量测试的重复执行尤为有用。

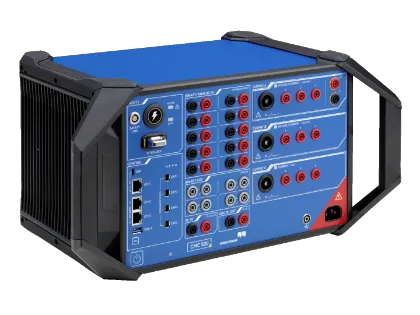

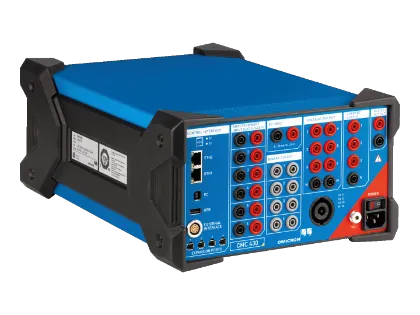

相关产品
相关内容
OMICRON Academy
相关培训
- Automated distance and differential protection testing with CMCClassroom Training尚有空位
- 2 日期
- 澳大利亚 (Perth CBD)
- Test Universe, 测试 Universe 模块, Protection Testing Library（PTL）, CMC Swift, ADMO 洞察
- 英语
- CEI 61850 – Test et concept d'ingénierie des systèmes dans les postes numériquesClassroom Training+2 可选日期剩余席位有限
- 2 日期
- 在线, 法国 (Training Center Cergy-Pontoise)
- IEDScout, StationScout, ISIO 200, Test Universe, RelaySimTest, DANEO 400, MBX, VBX
- 法语
- Automated Power System Protection TestingClassroom Training+12 可选日期尚有空位
- 3 日期
- 奥地利 (Training Center Klaus), 英国 (Training Center Stafford)
- Test Universe, ADMO 洞察, Protection Testing Library（PTL）, CMControl P, CMC Swift
- 英语
- IEC 61850 – Systemkonfiguration und Prüfen in digitalen SchaltanlagenClassroom Training尚有空位
- 3 日期
- 德国 (Training Center Erlangen)
- IEDScout, ISIO 200, StationScout, Test Universe, RelaySimTest, DANEO 400, VBX, MBX, CMC 850, CMC 430, CMC 310, CMC 500
- 德语
Test Universe 有什么用途？
这是一款用于配合CMC测试仪器进行基于参数设置的保护继电器测试的软件。您可以借此实现测试标准化、工作流程自动化，并在常规变电站和符合IEC 61850标准的变电站中生成可重复、具有溯源性的测试结果。
我是否需要从第一天起就把所有事情都自动化？
不，您可以先从简单的手动测试开始，然后逐步过渡到自动化工作流。Test Universe 支持循序渐进的方法，随着测试流程日益标准化，团队可以据此构建可重用的测试计划。
如何使用 Test Universe 实现测试自动化？
Test Universe 提供不同级别的自动化功能。
使用 OMICRON 控制中心 (OCC) 即可确保自动生成报告和测试的重复性。 保护功能模块可对继电器特性进行建模并提供自动评估。它们还允许您轻松定义相对于保护功能区域的测试点，例如距离保护的第 1 区 80% 或过电流阈值的 120%。当继电器设置更新时，这些测试点会自动调整。
所有模块均采用强大的 LinkToXRIO 功能，将测试设置与特定参数关联起来。使用 LinkToXRIO 还可以控制模块是启动还是跳过，例如，当继电器为非方向性时，可省略方向性测试。 对于大多数继电器类型，Test Universe 提供了导入过滤器，可将继电器设置轻松导入测试对象。所有用户均可应用这些功能。此外，还可通过类似 Visual Basic 的脚本语言实现更个性化的自动化。
PTL 库提供了许多示例，展示了如何提高上述自动化功能的效率。
Test Universe 是否支持 IEC 61850 标准和数字变电站？
是的，Test Universe 支持 IEC 61850 通信协议，包括 Client/Server、GOOSE 以及 Sampled Values。这使得该系统既可在传统变电站环境中，也可在数字化变电站环境中进行测试。
什么是基于设置的测试？它与基于系统的测试有何不同？
基于设置的保护测试旨在根据配置参数（如阈值、时限、分区和特性）验证继电器的行为。该测试检查设备是否根据其实际设置正确运行。
基于系统的测试则更进一步，通过模拟真实的网络条件，验证整个保护系统在运行中的表现。Test Universe 专注于基于设置的测试，而 RelaySimTest 则通过基于系统的测试对其进行补充。
Test Universe 能否用于不同类型的保护继电器？
是的，Test Universe 支持跨不同代继电器进行测试，从机电继电器到现代多功能智能继电器（IED），并采用统一的工作流程。
Test Universe 的许可方式或打包方式是怎样的？
Test Universe 提供四种软件套装：Essential、Standard、Enhanced 和 Complete。每种套装包含不同的模块和工具组合，日后可通过添加额外模块或可选插件进行扩展。
- 基础版：提供基本功能和模块，是入门的好选择，也是定制化软件包的基础。
- 标准版：包含通常用于测试设置为基础的保护装置的模块。
- 增强版：在标准版基础上，增加了基于系统的测试、暂态仿真和自由编程等功能。
- Complete：包含运行 CMC 测试仪器所需的所有功能和软件模块。
许可证按模块和 CMC 设备分别分配，并存储在 CMC 设备上，因此任何操作该设备的用户均可使用已授权的功能。在线运行 CMC 设备时会验证许可证；而离线准备或分析测试文档则无需运行有源 CMC 许可证。
CMContro P、Test Universe 和 RelaySimTest 之间有什么区别？
- CMContro P 非常适合配合 CMC 测试仪器对保护和测量设备进行快速手动测试。其设计旨在实现直观的运行、快速的设置以及简便的使用，即使没有经过专业培训也能轻松上手。
- Test Universe 是基于设置的保护测试的最佳选择，它具备可重复使用的自动化测试计划、结构化报告和专用测试模块。当您希望标准化测试并构建具有重复性的工作流程时，它正是您的理想之选。
- RelaySimTest 非常适合基于系统的保护测试。它可模拟真实的网络条件和故障，以验证保护系统的整体行为，包括逻辑、设计和通信方面的问题––这些问题通过传统方法往往难以检测。
Test Universe 是否有其他语言版本？
“Test Universe”支持16种语言。测试报告所用的语言也可在事后进行修改。
这些语言包括简体中文、繁体中文、捷克语、英语、法语、德语、印尼语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语、斯洛伐克语、西班牙语和土耳其语。
我可以使用带传感器输入的保护继电器进行测试吗？

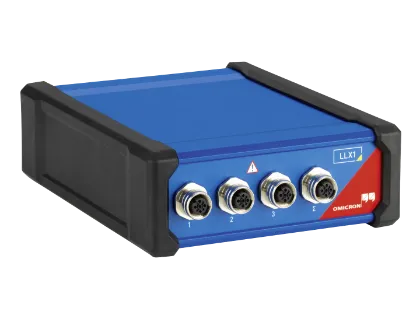

是的，您可以使用 LLX1 附件将这些输出添加到您的 CMC 中。LLX 还可以模拟残余输出。我们提供种类繁多的针对不同继电器类型的专用线缆，便于与待测继电器连接。
在 Test Universe 中，您只需在全局硬件配置中对这些通道进行一次配置。在那里，您还可以添加针对特定继电器的校正因数，以达到所需的精度。之后，即可对常规继电器进行测试（可以复用现有的测试计划）。
