变电站布线
变电站接线的高效检查
在电力系统中，保护和控制系统投入运行时，所有相关电气回路均需进行验证。这包括电力互感器接线、跳闸和合闸回路、逻辑信号，以及直流和交流电源连接。
极性错误、信号交叉或双重接地会影响准确性和保护性能，可能导致故障、延迟清除故障或不必要的停机。
配备合适的测试设备，可让您的运行和维护团队安全、高效地验证变电站的接线。
挑战
系统更多，专家更少，要求更高
不断扩大的电网
电网扩建带来了许多需要进行调试的新变电站和开关设施。这些系统通常由外部合作伙伴交付，在通电前需要进行彻底的检定。
布线和配置错误仍时有发生，若未能及时发现，可能会导致停电、设备损坏或安全风险。
合格人员
随着对合格专业人才的需求持续增长，经验丰富的员工正陆续退休，而新入行者却日益减少。培训新员工需要时间，而复杂的测试流程更增加了压力。
清晰高效的测试方法、可选的培训以及全天候的技术支持，能够帮助团队应对这一挑战。
高度自动化
高效的现代化电力网络依赖于高度自动化的保护和控制系统。过去需要人工做出的决策，如今已基于数据和自动化逻辑进行。
二次回路中的接线错误可能导致系统运行异常，因此，为确保电网稳定运行，仔细检查接线变得尤为重要。
测试方法
基于锯齿波的创新测试
这种基于锯齿波的创新测试方法，可让您对整个信号通路进行完整的端到端检定。测试可通过控制柜中的接线端子、保护继电器或仪表，在电流互感器（CT）或电压互感器（VT）（也称为电位互感器（PT））的初级侧进行。
无直流信号可防止变压器产生不必要的磁化及剩磁。由于次级电路无需改动，可直接测量电压或使用电流钳进行测量，以确保最高安全性。极性和负载可在一步内完成验证。波形显示功能提供了额外的保障，并为故障排查提供了宝贵的参考信息。
最多40
%
130
+
20
+
100
微伏
解决方案
全面的接线检测解决方案
我们提供一系列支持锯齿波测试方法的测试仪器。我们的轻量级 COMPANO 100 非常适合基础测试任务，而三相 CMC 500 可进行高级保护测试，CPX 200 则支持强大的主回路注入测试。

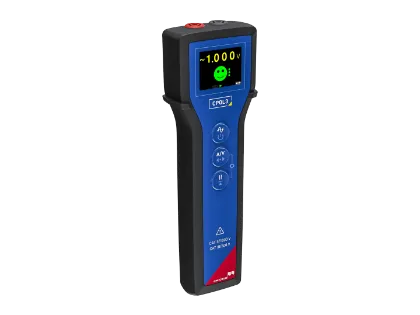

将这些设备与CPOL3配合使用，可实现高效率布线检查。CPOL3能验证极性、识别相位并测量RMS电压。其低输入阻抗模式可抑制耦合信号，而类似示波器的显示屏能清晰、即时地呈现信号行为。
10
+
12
+
93
全天候
Recommended Solutions
专家建议
COMPANO 100 + CPOL3
我们的可移动式电池供电型 COMPANO 100 非常适合需要检测交流电压和直流电压及电流的接线检查。通过将无直流成分的锯齿波信号与手持式 CPOL3 极性检查仪相结合，您可以在不使变压器磁化的情况下检查电力互感器的接线。
COMPANO 100 高级套装包含该应用所需的所有附件及必要的软件许可。
三相测试
虽然我们的 CMC 设备主要用于保护测试，但它们也可以与 CPOL3 配合使用，进行接线检查。从入门级 CMC 310 到功能强大的 CMC 500，所有带模拟输出的设备均支持此应用。CMControl 和 Test Universe 均支持可调整的电压输出和电流输出，以及此应用所需的 CPOL 极性检查信号。
此外，通过CMC Swift App，您还可利用PhaseID*功能进行三相接线检查。
* PhaseID 功能可基于波形特性区分相位。CMC Swift 应用程序不适用于 CMC 310。
CPX 200 + CPOL3
CPX 200 多功能测试系统支持通过一次侧和二次侧注入电流，对电流互感器和电压互感器进行接线检查。
配合 CPOL3 使用时，该系统可安全注入低电流、无直流成分的锯齿波电压信号，且不会使变压器铁心磁化，从而让您能够对从电力互感器端点到负载的每个连接点进行精确的接线检定。
线路检查的相关事实
| COMPANO 100 | CMC系列 | CPX 200 | CT Analyzer | |
|---|---|---|---|---|
| 支持的同步相位 | 1 | 3 | 1 | 1 |
| 支持的相位ID* | 否 | 是* | 否 | 否 |
| 电池供电 | 是 | 否 | 否 | 否 |
| 重量 | 10 公斤 | 9–16 公斤 | 11–14 公斤 | 8 公斤 |
| 接线检查重点 | 可移动的，通用型 | 三相，通用 | 一次侧注入 | 电流 互感器 |
* PhaseID 功能可根据波形特性区分相位，并在 CMC Swift 应用程序中提供支持。该应用程序目前不适用于 CMC 310。

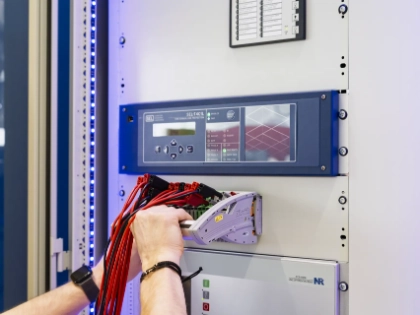

继电器测试开关与继电器测试模块
继电器测试开关和继电器测试模块安装在保护继电器或仪表的前端，通过在不切断电路的情况下将电流互感器电路短路，从而实现绕过电流互感器电路，使您能够在系统带电状态下测试继电器。
中断 CT 电路可能导致危险的高电压，从而引发电弧闪光并损坏设备。在调试过程中，由于缺失旁路跳线或连接，故障往往会发生。
CPOL3 和 COMPANO 100 允许您在布线检查过程中通过反复动作开关，安全地测试每个开关。如果发生短暂中断，设备会立即停止输出并触发报警。
相关产品
哪些类型的布线需要进行检查？

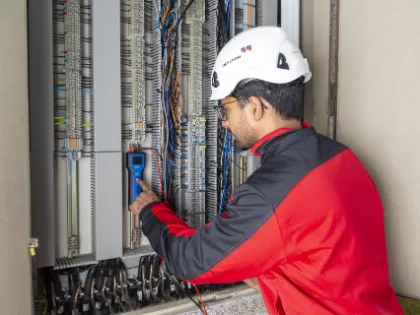

通常，来自电力互感器的二次接线是从变压器本体（例如在室外变电站中）经由控制柜延伸至控制室
在控制室中，必须检查控制柜接线/继电器柜接线。这还包括供电回路、联锁回路和脱扣回路等附加回路。所有这些回路均属于变电站柜内接线的一部分，必须仔细核验。
为什么在布线检查过程中，含有直流成分的测试信号可能会引发问题？
如果您的二次回路中包含电流互感器（CT）或电压互感器（VT），测试信号中的直流分量可能会在测试过程中使变压器铁心磁化，从而在测试结束后留下磁化剩磁。
在运行过程中，剩磁会严重畸变二次信号。在最坏的情况下，这甚至可能导致保护装置误动作和停电。
如何消除剩磁？
我们强烈建议在测试后进行去磁。例如，您可以使用 CT Analyzer 来完成此步骤。
去磁可清除变压器铁心中的剩磁，从而避免在正常运行过程中产生不良影响。
为什么在进行布线检查时应使用不含直流成分的锯齿波信号？
无直流成分的锯齿波信号在测试过程中不会产生额外的剩磁，因此在大多数情况下，测试后无需进行去磁。
但是，如果您在保护系统脱扣后进行测试，应始终对电流互感器进行去磁，以确保其可靠性。
使用锯齿波信号而非正弦波信号有什么好处？
这两种信号均不含直流分量，且不会在电流互感器中产生额外的剩磁。
正弦波信号常用于极性检测，特别是在电力互感器上。检测极性需要将注入信号的相位与被测信号进行比较。这种比较通常需要将额外的测试线连接回测试仪器。在大型户外变电站中，这种设置可能相当繁琐。
锯齿波信号允许您直接从波形中检测极性。您可以根据信号的特征波形识别极性，从而避免将额外的测试导线连接回测试仪器。
如何确保在所有测试点上，三相位的顺序都正确？
您可以分别测试各相位，例如使用 COMPANO 100 或 CPX 200，从而逐步验证相位。
如果您使用 CMC 500 等三相测试仪器，可以为每相位分配不同的幅值。这有助于您区分各相位并确认正确的相位序。
将 CPOL3 与 CMC Swift 结合使用，即可应用 PhaseID 方法。该方法通过修改锯齿波信号的高次谐波来区分各相位，从而进一步确认相位接线是否正确。
进行布线检查时，应采用一次注入还是二次注入？
这两种方法各有其优势。
一次注入测试可让您对包括电力互感器在内的整个电路进行端到端测试。
二次注入测试通常更容易实施。您可以以额定电流测试二次回路，并同时测量负载。但这并非一次完整的端到端测试。
