旋转电机

电容及介损因数测量是一种离线交流测试，通过测量电阻性损耗电流与电容性电流的比值来评估定子对地绝缘性能。该测试可作为全面的“健康检查”，用于检测一般的老化、热降级、潮湿及分层现象，从而实现对绝缘材料整个使用寿命期间的趋势分析。 该测试在检修停机期间进行，遵循 IEC 60034-27-3 或 IEEE 286 标准，使用工具包括配备 CP TD12/15 的 CPC 100（可选配 CP CR600）或我们的 TANDO 700 测试解决方案。

离线局部放电测试是一种高灵敏度的诊断方法，用于检测定子绕组中的局部绝缘缺陷，例如气隙、分层、半导体层劣化或表面漏电痕迹。通过外部电源对设备施加电压，可在早期阶段捕获由这些缺陷引起的高频率脉冲。独特的 PRPD 波形有助于专家根据缺陷的严重程度进行分类。 根据 IEC 60034-27-1、IEEE 1434 和 EC 60270 标准，在工厂测试、调试及检修停机期间，使用 MPD 800 系统等工具进行局部放电测试，以确保绝缘质量。

在线局部放电（PD）监测能够在真实运行应力（如电磁力和热循环）下持续跟踪绝缘质量，这是离线测试无法模拟的。通过实时检测绝缘劣化，这种方法实现了主动的、基于状态的维护，从而最大程度地减少了非计划停机时间，并防止了代价高昂的定子故障。通过使用永久安装的传感器检测高频脉冲，局放在线监测可发现与负载相关的缺陷，例如线圈松动和绕组端部脏污。 该技术支持基于状态的维护，遵循 IEC 60034-27-2 等标准来追踪绝缘劣化速率。我们建议使用 MONTESTO 200 进行便携式临时监测“点检”，或选用PARAGEMO 400 对您最重要的发电机和电动机进行全天候（24/7）的永久性在线监测。

绝缘电阻（IR）和极化指数（PI）测量是定子绕组对地绝缘的基本离线检测方法。IR 通过施加直流电压测量电阻值，以检测表面潮湿和污染；而 PI（即 10 分钟与 1 分钟电阻比值）则用于评估绝缘极化情况。 这些测试可揭示重大的绝缘问题，并在通电前提供“合格/不合格”的判定信号。根据 IEC 60034-27-4 或 IEEE 43 标准，这些测试应每年进行一次，或在设备重新启动前进行。我们推荐使用 DIRANA 系统进行此类分析，该系统可提供高精度的测量数据。

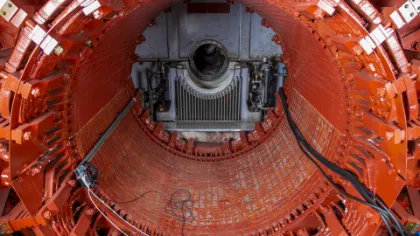

定子铁心低磁通（EL CID）测试是一种离线电磁诊断方法，可在低磁通水平下检测定子叠片之间的绝缘状况。该测试通过沿槽口移动探头，检测由短路引起的磁通泄漏。与全磁通测试相比，该测试更易于设置，且能有效识别可能导致铁心熔化的热点。 建议每 5 至 10 年进行一次测试，或在发生重大事件（如电机重绕线或维修后）时进行。我们推荐使用配备定子铁心测量升级选项的 CPC 100 作为自动化图像表现的解决方案。相关标准包括 IEEE 62.2 或 IEEE 56.

扫频响应分析（SFRA）可检测隐藏的绕组缺陷。这种离线诊断方法灵敏度极高，能够检测直流测试及其他方法可能遗漏的匝间短路缺陷。 该方法对于对小型设备进行工厂验收测试（FAT），或对大型发电机和电动机的转子绕组进行检测至关重要。它能揭示绕组短路和接地故障。若需进行全面分析，我们推荐使用 FRANEO 800，其业界领先的动态范围可检测到最微小的结构变化。

耐压试验（也称为过电压试验或高压耐受试验）是对旋转电机进行的一种离线通过/失败式应力测试。通过向定子或转子绕组施加高于额定值的交流或直流电压，可验证介电强度，并确保绝缘能够承受运行中的过电压。 该测试可揭示可能导致接地故障的关键弱点。根据 IEC 60034-1 或 IEEE 62.2 标准，该测试通常在工厂验收试验（FAT）、现场验收试验（SAT）期间或维护大修后进行，使用工具包括我们的 CPC 100 配合 CP TD12/15 以及可选的 CP CR600。

绕组直流电阻和接触电阻测量是针对定子和转子铜导体连接完整性的离线测试。通过注入稳定的直流电流，可检测出可能导致局部过热的连接不良、接头腐蚀或导线断股等问题。这种高精度检测可确保电气连续性，并防止绝缘失效。这些测量是在首次运行测试（SAT）或维护期间，根据 IEC 60034-1 标准，使用 CPC 100 等工具进行大电流注入测试。

极阻抗测量是一种离线交流诊断方法，用于检测转子绕组中的匝间短路。该方法通过向转子施加交流电压，并测量各极的电流和电压降，从而检测阻抗不平衡。阻抗值较低表明存在匝间短路，这会导致发热问题和/或磁不平衡。该检测通常在重大检修期间进行，使用我们的 CPC 100 仪器可提供稳定的交流电源并实现自动数据记录，是理想的选择。
