开关设备

为何要进行测量？
在高电压开关设备中，静态接触电阻测试可确保断路器的主触点在传输额定电流时的损耗是比较低的。由接触表面磨损、压力缺失或氧化引起的接触电阻升高会加剧发热，并可能导致设备故障。

如何进行测试？
静态接触电阻采用四线制法进行测量。其中两根金属线注入测试电流，另外两根则测量电压降。这种测试方案可实现微欧姆级别的精确测量，通常测量范围在10 至 100 μΩ之间。

小知识！

• 触点压力不足会导致电阻增大。
• 接地接触电阻（GCR）测量法可用于测量气体绝缘开关设备两侧接地状态下的主触点接触电阻。


为何要进行测量？
高电压开关设备负责控制电能的流动。只有当这些设备在规定参数范围内运行时，电网的继电保护系统才能正常工作。如果开关的动作时间或顺序偏离规定限值，可能表示开关设备内部存在机械或电气问题。时间测量有助于您及早发现此类偏差，并确保设备安全、可靠地运行。

工作原理是什么？
开关设备时序测试仪在运行过程中记录分闸时间、合闸时间、同步性以及动作顺序。现代时序测试仪提供一系列功能，可针对不同类型的开关设备及诊断需求进行测试定制。

• 主触点时序
• 触点同期
• 触点弹跳
• 辅助接点时序
• 内置电源的时序测试
• 双端接地开关时序测试
• 合闸电阻的时序测试
• 使用电流钳进行首次跳闸时间测试

为何要进行测量？

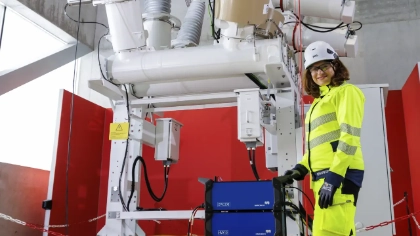

动态接触电阻测量（DRM）可揭示开关运行过程中主触点和弧触头的磨损及状态变化。该技术无需拆卸断路器，即可早期检测出触点烧蚀、尺寸变化及触点损坏。

当结合触点运动记录 DRM 数据时，可确定带电弧触头的有效长度，从而实现精确的状态评估和早期故障检测。

工作原理：
DRM 是–种精确的四线制测量方法，在开关操作过程中，通过触点注入稳定电流，同时动态测量电阻值。

值得了解！

• DRM 广泛应用于 SF₆ 断路器，用于评估弧触头，这些触头通常由钨/铜合金制成，并在每次断开时都会发生烧蚀。
• CIBANO 500 通过 CB MC2 附件执行 DRM 测量。


为何要进行测量？
电容和介损因数的测量能揭示高电压开关设备绝缘的真实状况。电容的变化可能表明绝缘劣化或均压电容受损。长期跟踪这些数值有助于您规划维护、验证维修效果，并防止意外停机。

工作原理是什么？
专用高电压附件用于测量电容和介损因数。测量结果将与历史数据、制造商参数及行业指南进行对比。介损因数升高，通常表示绝缘劣化程度加剧。

值得了解！

• 对于高电压 SF₆ 断路器等低电容设备，如 IEEE C57.152 标准所述，评估功率损耗往往比使用功率因数测量更具参考价值。

为何要进行测量？
在高压开关设备中，电机电流特征分析是–种非侵入式诊断方法，通过评估电机电流波形和运行时间，来检测其与正常状态的偏差。 通过分析涌流和稳态电流，您可以及早发现潜在的机械或电气问题，从而优化维护工作，避免造成高昂的设备故障或意外停电损失。

工作原理是什么？
该测试在电机为弹簧机构充能或建立液压/气压时，测量电机所消耗的电流。通过分析这些电流，可揭示操作机构中的润滑问题或驱动系统中的电气故障。

值得了解！

• 在弹簧驱动操作机构中，电机会在合闸操作后立即启动。该测试可与合闸时序测量结合进行。
• 对于分相操作断路器，请仔细监测电机的涌流。
• 使用电流钳可简化测试流程，并省去重新布线的麻烦。


为何要进行测量？
在高压断路器中，线圈电流分析能为关键开关运行提供宝贵的状态洞察。线圈电流测量可捕捉断路器运行过程中跳闸线圈和合闸线圈的电流特征，从而在机械和电气问题（如润滑问题、锁扣故障或控制电压不稳定）演变为实际故障之前，及时发现并揭示这些问题。

工作原理是什么？
在断路器运行过程中，会记录并随时间显示跳闸或合闸线圈中的电流变化。若实际曲线与预期曲线（包括时间常数、比例电流及辅助接点时序）出现偏差，则表示操作机构存在电气或机械问题。

实用提示！

• 图形化的测试结果对比使趋势分析变得快速且有效。
• 稳定的电源可确保线圈电流曲线的可重复性，因为电压改变量会影响波形。
• 先进的测试系统将线圈电流分析与定时测试相结合，以提高效率。

为何要进行测量？
在高压开关设备中，当需要验证设备在高机械应力下的正确运行时，运动测量至关重要。对高压断路器进行运动测量，可以揭示操作机构的性能，提供关于分闸时间、触点行程和速度的精确数据，从而确保断路器在规定限值内运行。

如何进行？
将线性或旋转式运动传感器安装在操作机构上，以记录运行过程中发生的位移。理想情况下，应将其安装在工厂测试时所采用的安装位置。若无法实现，则将其放置在主触点附近，并保持一直使用该位置以确保测量结果的可重复性。

小贴士！

• 运动测量通常与时序测试或动态触点接触电阻测试结合进行。
• OMICRON的YouTube 频道提供了大量关于运动传感器安装的视频。

为何要进行测量？
在高电压系统中，验证最小动作电压对于在各种控制条件下确保系统可靠性至关重要。 该测量可验证断路器能够可靠跳闸或合闸的最低电压值。它甚至能确保在低电压条件下系统仍能稳定运行，从而降低设备损坏风险及电弧危害。确认线圈响应正常有助于增强系统完整性，确保设备运行的安全可靠。

如何操作？
在监测电流的同时，逐步增加线圈电压。记录断路器动作时的最低电压，然后重复测试以确认准确性，并仔细记录结果。启动电压过高可能表明跳闸线圈、控制接线或相关组件存在问题。

实用提示！

• 请根据断路器的额定电压和电流选择测试电压范围。
• 具体操作流程可能因适用的标准和规范的不同而有所不同。


为何要进行测试？
在高电压应用中，欠压释放测试可确保在系统处于关键状态时安全断开。未配备冗余电源的开关设备通常采用欠压释放装置，当控制电压降至预定水平以下时，该装置会自动断开断路器。 测试旨在验证线圈触发的确切电压值，从而确保在失去供电电压时能提供可靠的保护。

工作原理是什么？
首先，断开并切断系统电源，然后施加控制电压，合闸，并逐渐降低欠压线圈的电压。当达到预定阈值且线圈动作跳开断路器时，记录动作电压及任何相关观察结果。

重要提示！

• 鉴于该测试流程较为复杂，遵循指导进行测试可提高效率并有助于避免错误。


为何要进行测量？

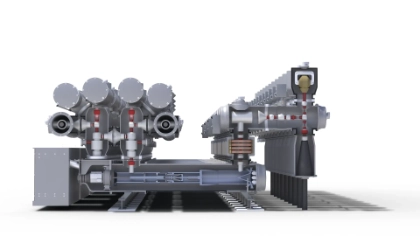

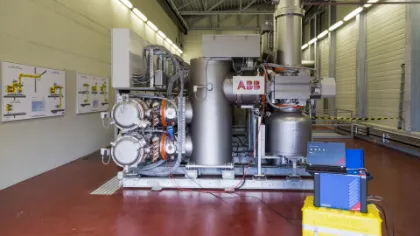

高电压气体绝缘开关设备（GIS）中的局部放电（PD）现象是绝缘劣化及故障发展的关键指标。悬浮颗粒放电、突起放电、气隙放电或表面放电等原因会加速绝缘老化，并导致严重故障。

工作原理是什么？

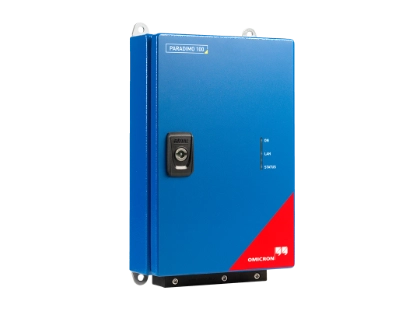

局部放电在线监测利用专用传感器检测并分析局部放电信号。这些数据有助于准确确定缺陷的位置和严重程度，还能识别局放现象的发展趋势，并在局放表现超过阈值时触发告警。在线监测的结果将与标准值及历史数据进行比对，以评估绝缘健康状况。若局部放电水平过高，可采取维修或定向维护等纠正措施。

值得了解！

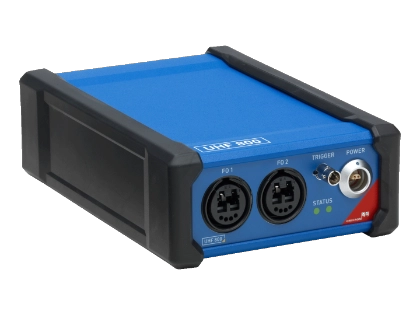

• 在密封严密的 SF₆ 气体绝缘开关柜（GIS）隔室中，内置的 UHF 传感器通常是实现局部放电可靠检测的最有效解决方案

为何要进行测量？

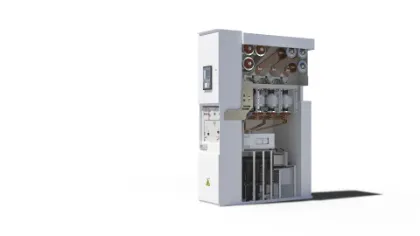

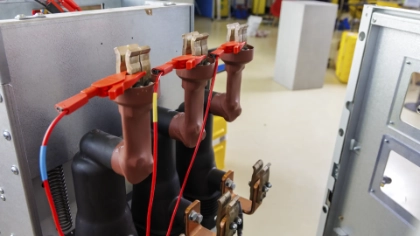

在中压开关设备中，接触电阻测量有助于确保设备稳定运行，并防止局部过热。静态接触电阻测试可确保断路器触点在传输额定电流时将损耗降至最低。由表面磨损、压力损失或氧化引起的电阻升高会加剧发热，并可能导致设备故障。

工作原理是什么？
静态接触电阻采用四线制法进行测量。其中两根导线注入测试电流，另外两根则测量电压降。这种设置可实现微欧姆量级的精确测量，测量值通常在10 至 100 μΩ之间。

小贴士！

• 接触压力不足会导致电阻增大。
• 对于空气绝缘开关，使用更高（最高至额定电流）的注入电流有助于克服氧化问题。


为何要进行测量？
高电压开关设备负责控制电能的流动。只有当这些设备在规定参数范围内动作时，电网保护系统才能正常工作。如果开关的动作时间或顺序偏离规定限值，可能表示开关设备内部存在机械或电气问题。时间测量有助于您及早发现此类偏差，并确保设备安全、可靠地运行。

工作原理是什么？
开关设备时间测试仪在动作过程中记录分闸时间、同期及序列行为。现代时间测试仪提供–系列功能，可针对不同类型的开关设备及诊断需求进行测试定制。

• 主触点动作时间
• 触点同期
• 触点颤动
• 辅助接点时序
• 带内置电源的时序测试
• 使用 VDS（电压检测系统）
• 使用电流钳进行运行状态下的测试

为何要进行测量？
在中压开关设备中，线圈电流测量有助于日常诊断和确保可靠性。这些测量数据可捕捉断路器动作过程中跳闸线圈和合闸线圈的电流特征，从而在问题演变为实际故障之前，揭示诸如润滑问题、脱扣故障或控制电压不稳定等机械和电气问题。

工作原理是什么？
在开关动作过程中，系统会记录并随时间显示跳闸或合闸线圈中的电流变化。若与预期曲线（包括时间常数、比例电流及辅助接点时序）出现偏差，则表示操作机构存在电气或机械问题。

实用提示！

• 通过图形化对比测试结果，可快速有效地进行趋势分析。
• 稳定的电源可确保线圈电流曲线的可重复性，因为电压变化会影响波形。
• 先进的测试系统将线圈电流分析与定时测试相结合，以提高效率。


为什么要进行测量？
在中压开关设备中，测量电机电流有助于识别正常动作时产生的机械磨损。电机电流特征分析是–种非侵入式方法，通过评估电机电流波形和持续时间，来检测与正常行为的偏差。 通过分析涌流和稳态电流，您可以及早发现潜在的机械或电气问题，从而优化维护工作，避免造成高昂的设备故障或停电损失。

工作原理是什么？
该测试在电机为弹簧机构充电时，测量电机所消耗的电流。通过分析电流曲线，可揭示驱动系统中的润滑问题或电气故障。

值得了解！

• 请使用精确且可调整的电源，以便在最低、额定和最高电压下进行准确的指纹比较。
• 由于电机在合闸后立即启动，因此应将测试与精确的时间测量相结合。
• 使用电流钳可简化测试流程，并省去重新布线的麻烦。

为何要进行测量？
在中压开关设备中，运动测量可确保设备在典型运行条件下具备良好的机械性能。对中压断路器进行运动测量，能够反映操作机构的运行状况，提供关于分闸时间、触点行程及速度的精确数据，从而确保断路器在规定限值内运行。

工作原理是什么？
将线性的或旋转式的传感器安装在操作机构上，以记录运行过程中的位移。理想情况下，应将其安装在工厂测试时的安装位置。如果无法做到这–点，请将其放置在主触点附近，并保持使用该位置以获得具有良好重复性的结果。

小贴士！

• 运动测量通常与时间测量结合进行。
• OMICRON的YouTube频道提供了大量关于运动传感器安装的视频。

为何要进行测试？
在中压系统中，最小启动值测试可确保在标准电网环境下可靠动作。 该测试用于验证断路器能够可靠跳闸或合闸的最低电压值。即使在低电压条件下，它也能确保设备可靠动作，从而降低设备损坏和电弧伤害风险。确认线圈响应正常有助于增强系统完整性，确保动作性能的安全、可靠

如何操作？
在监测电流的同时，逐步提高线圈电压。记录断路器动作时的最低电压，然后重复测试以确认准确性，并仔细记录结果。动作电压过高可能表明跳闸线圈、控制接线或相关组件存在问题。

实用提示！

• 请根据断路器的额定值选择测试电压范围。
• 具体操作流程可能因适用的标准和规定的不同而有所不同。


为什么要进行测试？
在中压系统中，欠压释放测试有助于确保配电网保护动作的可靠性。没有冗余电源的开关设备通常采用欠压释放装置，当控制电压降至预定水平以下时，该装置会自动跳开断路器。 测试旨在验证线圈触发的确切电压值，确保在供电电压中断时保护功能依然具有较高的可靠性。

工作原理是什么？
首先，断开并切断系统电源，然后施加控制电压，合闸，并逐渐降低欠压线圈的电压。当达到预定阈值电压且线圈动作断路器跳闸时，记录脱扣电压及任何相关观察结果。

值得了解！

• 鉴于该流程较为复杂，在指导下进行测试可提高效率并有助于避免错误。

为何要进行测量？
在没有辅助电源的变电站中，由过电流保护装置来触发保护断路器的跳闸。它们通过自供电的过电流保护继电器，由被保护的变压器产生的电流（通常为 0.5 1 或 5 A 交流电）触发。一旦发生故障，断路器将断开并隔离受影响的电网区段。

工作原理是什么？
过电流跳闸测试用于确定断路器跳闸的电流阈值，从而为评估跳闸性能提供关键依据。

值得了解！

• CIBANO 500 中压测试系统包含带引导功能的欠压和过流脱扣测试，利用其内置的电源生成电压或电流递变。

为何要进行测量？
现代变电站依赖数字通信链路来交换测量数据和控制指令。在调试过程中，验证配置和设施的正确性对于确保可靠性至关重要。

工作原理是什么？
延时测量用于评估 IEC 61850 跳闸指令（GOOSE）与主回路触点实际断开之间的时间间隔。测量结果将与制造商参数或配合要求进行对比，并记录任何偏差。

值得了解！

• 请在智能变电站设计阶段规划测试工作，并为网络交换机预留专用测试端口。

为何要进行测量？
局部放电（PD）表示绝缘存在缺陷，例如气隙或绝缘薄弱点，这些缺陷可能导致中压开关设备过早故障。局部放电测量有助于及早发现并定位这些问题，从而让您能够调整维护计划，避免造成高昂的意外停电损失。

工作原理是什么？
局部放电测量可通过施加测试电压进行离线测量，或利用已安装的传感器进行在线测量，无需被试设备停电。系统通过检测和量化放电信号来评估绝缘状况并识别潜在缺陷。

• 依据 IEC 60270 标准进行测量
• 电压检测系统（VDS）检测
• 电缆终端检测
• 暂态接地电压（TEV）检测

值得了解！

• 对中压开关进行局部放电（PD）测量有助于评估绝缘质量并发现潜在的问题。
• 要获得准确的结果，需要专业知识和专用设备。
