三合一断路器测试专业解决方案
九月 09, 2025

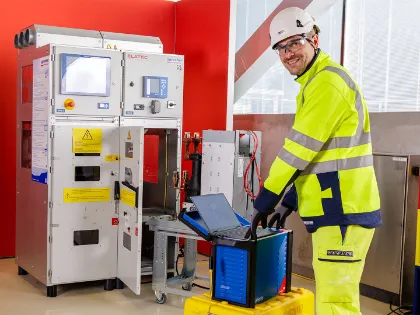

CIBANO 500 是中高压断路器测试的理想选择
凭借诸多优势已赢得全球数千家客户的高度认可。该设备可高效执行断路器关键测量项目，包括时序、静态和动态接触电阻、行程、线圈电流及电机电流等，适用于各电压等级的断路器。其在高压断路器测试领域的强大测试能力及高效测试方法，备受业界推崇。此外，该设备内置电压/电流源，可评估断路器在过流、欠压或直流供电不足等特殊情况下的性能表现。
本文展示 CIBANO 500 的卓越性能，重点介绍其超越传统测试方法的独特功能组合，而这些功能在其他专用断路器测试设备中均无法实现。
尤其是对于配备欠压脱扣器、过流脱扣器或完全缺失跳闸线圈的经济型中压断路器，该设备的特殊测试功能对评估和记录运行性能至关重要。
欠压脱扣器测试
CIBANO 500 的欠压脱扣器测试可确定欠压线圈使断路器跳闸的具体控制电压水平。引导式测试流程显著简化了欠压脱扣器的检测。
测试开始时，断路器完全断开电源。这意味着由于欠压线圈未通电，主触点处于分闸状态。首先向欠压线圈施加额定电压，允许主触点通过 CIBANO 500 使用合闸线圈自动合闸，或由测试人员手动合闸。然后逐步降低供电电压，直至达到脱扣电压阈值，促使开关分闸。此时测试完成，并记录脱扣电压。
过流脱扣器测试
在 CIBANO 500 过流脱扣器测试中，其稳定可控的电源用于确定激活断路器特定过流脱扣输入的电流阈值，从而使断路器跳闸。
CIBANO 500 的过流脱扣器测试会向过流脱扣器输入提供逐渐增加的电流脉冲，直至断路器主触点断开。将记录跳闸电流，该电流可用于生成报告或进行故障分析。
基于运动的时序测试
在某些情况下，客户还必须确定无电气脱扣机构的断路器的开关时间。CIBANO 500 通过同步追踪主触点的移动来解决这一问题。因此，时序测量的起始点从 IEC 标准定义的跳闸/合闸线圈通电时刻，调整为移动实际开始的时刻。
