一站式电能质量解决方案 - FRANEO 800 IT PQlyzer
一月 17, 2025
用于精确宽带电能质量测试的解决方案
FRANEO 800 IT PQlyzer 可对频率高达 500 kHz 的电力互感器进行宽带比率和相位精度测试，从而在电能质量应用中实现对变压器性能的精确评估。
该解决方案专为电磁式电压互感器（VT、CVT）以及低功耗电压互感器（LPVT）的比率和相位误差测量而设计。 该方案将 FRANEO 800、电子阻抗转换器 EIC1 以及 FRANEO PQlyzer 软件相结合，并配备了针对宽带测试优化的引导式工作流程。
优势
FRANEO 800 IT PQlyzer 具有以下优点：
在电能质量应用中，对电压互感器（VT）和低压电压互感器（LPVT）的比率误差和相位误差进行精确测量。
最高可达 500 kHz 的宽带分析，用于检测谐波和失真信号。
配备 EIC1 的可调负载（200 kΩ、1 MΩ、2 MΩ、10 MΩ 和 >10 MΩ），用于进行逼真的现场仿真。
Smart PQlyzer 软件，可快速进行引导式测试、分析和报告生成。
一款便携、轻巧的解决方案，适用于实验室和现场使用（符合 IEC 61869-1:2023 标准）。
技术规格
了解 FRANEO 800 IT PQlyzer

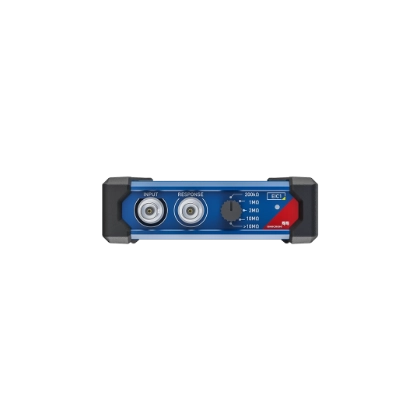

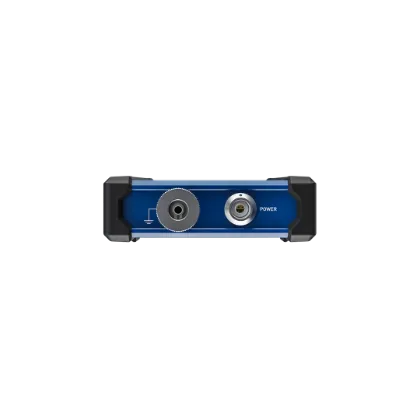

输入：
可调输入阻抗
响应：
输出阻抗 50 Ω
用于调节输入阻抗的旋钮
指示灯：
绿色 = 电源已开启
电能质量测量始于电力互感器
准确的电能质量测量依赖于电力互感器，它们将电网信号进行缩放并传输至测量系统。
其比率和相位精度直接影响电能质量数据的可靠性，特别是在测量存在谐波失真和可再生能源并网的电网时。
为了确保结果的可靠性，必须在整个运行频率范围内对电力互感器的性能进行验证。
宽带分析的引导式工作流
FRANEO 800 IT PQlyzer 软件为宽带测试提供了带引导的工作流程，包括测量设置、分析和报告生成。这有助于简化测试流程、提高效率并确保结果的一致性。
电力互感器误差对电能质量数据的影响
在谐波频率范围内，电力互感器的比率和相位误差会显著扭曲电能质量测量数据。这可能导致对电能质量事件的误判、纠正措施无效、扰动未被检测到、设备负荷增加以及电网可靠性降低。
相关内容
为什么宽带精度对电压变压器（VT）如此重要？
宽带精度确保电压互感器能够可靠地测量基本频率（50 Hz）以上的信号。这一点至关重要，因为电力互感器在谐波范围内的非线性精度可能会导致电能质量（PQ）评估不准确，并可能引发错误的运行决策。
宽带VT测试可以在现场进行吗？
是的，FRANEO 800 IT PQlyzer 是一款专为实验室和现场测试设计的便携式解决方案。其轻便、模块化的设计使得用户能够直接在安装现场进行宽带比值和相位误差测量，从而在许多应用场景中既能减少测试工作量，又无需将设备运送至实验室。
为什么可调节负载对VT测试很重要？
电力互感器的性能取决于所连接的负载。借助 EIC1，FRANEO 800 IT PQlyzer 支持在 200 kΩ 至 >10 MΩ 范围内选择负载设置，从而能够模拟真实的现场运行条件，并对变压器的行为进行更准确的评估。
为什么测试频率高达 500 kHz 很重要？
现代电力系统中存在由电力电子学设备、可再生能源和非线性负载产生的谐波及高频分量。最高可达500 kHz的测试能力有助于确保电力互感器能够准确再现这些信号，从而进行可靠的电能质量分析。
谐波对电力系统有何影响？
谐波会通过扭曲电压波形、增加损耗以及导致变压器、电动机和导体等设备过热，从而降低电能质量。长期来看，这会缩短设备的使用寿命并降低系统的可靠性。
IEC 61869-1 第2版中的宽带（WB）分类是什么？
IEC 61869-1 第2版标准定义了电力互感器的宽带精度等级（WB0 至 WB4）。这些等级规定了在从谐波频率到 500 kHz 的扩展频率范围内允许的比率误差和相位误差，从而能够对宽带应用中的变压器性能进行标准化评估。
传统心电图（VT）测试方法有哪些局限性？
传统的测试方法需要将变压器停运并运送到实验室。这一过程既耗时又昂贵，且限制了频繁或现场进行变压器性能检定的能力。
所提出的测试方案如何改进虚拟终端（VT）的检定工作？
FRANEO 800 IT PQlyzer 是一款便携式、电池供电的解决方案，由扫频响应分析仪（FRANEO 800）和阻抗转换器（EIC1）组成。该系统可在宽频率范围内测量比率误差和相位误差，并进行现场测量。
